螺杆膨胀机主机工作原理简介
本文导读：螺杆膨胀机主机主要由一对螺杆转子、缸体、轴承、同步齿轮、密封组件以及联轴节等极少的零件组成，结构很简单，其气缸呈两圆相交的“∞”字形，两根按一定传动比反向旋转相互啮合的螺旋形阴、阳转子平行地置于气缸中。
螺杆膨胀机主机是按照螺杆压缩机的逆原理来工作的，其基本结构和螺杆压缩机完全相同，但工作过程正好相反。它没有活塞式机械那样的气阀、活塞等滑动部件，因而可进行高速运转，气流速度比普通容积式机械大得多。它不但具有螺杆压缩机的转速高、工艺性良好和无磨损、无不平衡的质量力等特点，而且可应用现有的螺杆压缩机的生产技术来进行生产。
如下图所示，螺杆膨胀机主机主要由一对螺杆转子、缸体、轴承、同步齿轮、密封组件以及联轴节等极少的零件组成，结构很简单，其气缸呈两圆相交的“∞”字形，两根按一定传动比反向旋转相互啮合的螺旋形阴、阳转子平行地置于气缸中。
螺杆膨胀机主机结构图

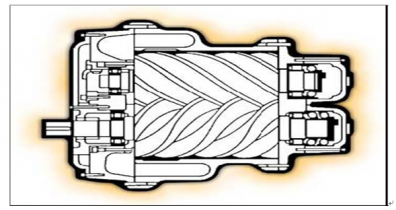

螺杆膨胀机主机剖面图

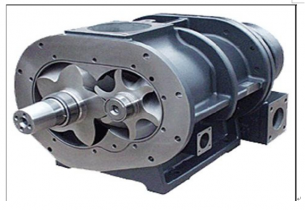

杆膨胀机主机实物
阳转子与阴转子
螺杆膨胀机的工作周期是由齿间容积中的吸气、膨胀和排气三个过程组成。
吸气过程：有机工质从进气管中流入齿间容积A，吸气结束时，吸气口关闭，这时齿间容积A就形成了一个由转子和机壳共同围成的密闭空间；
膨胀过程：齿间容积A中的高温高压有机工质在齿间容积中有膨胀的力并对转子施加一个转矩。齿间容积中的气体随着转子的旋转不断膨胀，气体移到位置B、C，当气体移到位置D时，膨胀过程结束，这时螺杆齿间容积达到最大；
排气过程：有机工质随着转子的不断旋转，通过与齿间容积接通的排气口排出。上述的气体吸气、膨胀、排气三个过程不断循环重复，并不断对外做功，这就是螺杆膨胀机的工作原理。从膨胀的始点到终点，随着膨胀过程的进行，其中气体的压力、温度和焓值下降，比容和熵值增加，气体的内能转化为机械能对外做功。

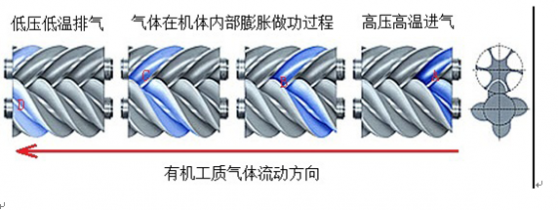

有机工质在螺杆膨胀机主机内部的工作过程
