粘结钕铁硼符合“短小轻薄”化发展趋势
本文导读:相比之下,粘结钕铁硼磁体更适合于下游行业“短小轻北化的发展特征和态势,因而目前大量应用于对性能要求较高、尺寸公差孝外形不规则的各种微型尺寸电机领域,如硬盘驱动器、光盘驱动器以及汽车、数码产品、各种音像器材、工厂自动化、办公设备和家用电器中的微特电机等。
粘结钕铁硼是以钕铁硼永磁粉末与粘结剂经混合、成型、固化制备而成的永磁体。具体而言,先将熔炼后的合金通过快速凝固工艺制成磁粉,然后与粘结剂混合,再通过压缩方法进行成型,后通过固化达到一定的致密度,此外为增加产品的抗氧化能力,通常还需对产品进行表面防锈处理。

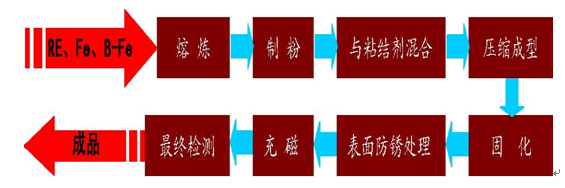

粘结钕铁硼永磁材料的工艺流程
与其他永磁体相比,粘结钕铁硼具有如下特征:
一是成型性好,易于制成形状复杂的磁体,如薄壁环、瓦型等异型磁体和细长磁体等,且工艺简单,适于快速和大量生产;
二是尺寸精度高,成型后不需要再进行外形加工即可应用;
三是磁性能好于其他粘结类磁休,其最大磁能积比铁氧体粘结永磁相高10 倍左右;
四是同烧结稀土永磁体相比,机械性能好,不易产生裂缝或爆角等;
五是易于进行磁体的径向取向和多极充磁,所以常用做多极环(如24 极、36 极等),特别适合高性能小型电机使用;
六是磁体各部分的性能均匀性好,各磁体间的性能一致性好。
粘结钕铁硼与其他钕铁硼性能对比
各类磁体 | 剩磁 T | 内禀矫顽力kA/m | 最大磁能积MGOe | 可逆温度系数%/℃ | 密度g·cm-3 | 最高使用温度℃ |
铝镍钴 | 0.8~1.4 | 40~159 | 1~11 | -0.02~-0.03 | 7.0~7.3 | 500 |
铁氧体 | 0.2~0.44 | 159~358 | 1~4.5 | -0.18~-0.09 | 4.8~5.0 | 400 |
烧结钕铁硼 | 1.35-1.46 | 955-1900 | 45-50 | -0.1~0.18 | 7.5-7.6 | 180-200 |
钐钴1∶5 型 | 0.85~1.05 | 1194~2388 | 16~26 | -0.04~-0.05 | 8.3~8.5 | 250 |
钐钴2∶17 型 | 1~1.14 | 1194~2388 | 22~32 | -0.03 | 8.1~8.3 | 350-450 |
资料来源:中企顾问网整理
由此可见,相比之下,粘结钕铁硼磁体更适合于下游行业“短小轻薄”化的发展特征和态势,因而目前大量应用于对性能要求较高、尺寸公差小、外形不规则的各种微型尺寸电机领域,如硬盘驱动器、光盘驱动器以及汽车、数码产品、各种音像器材、工厂自动化、办公设备和家用电器中的微特电机等。
全球粘结钕铁硼磁体需求结构
下游 | 份额(亿元) | 占比 |
计算机(DVD光驱、硬盘) | 18.3 | 61% |
电子工业(信息、数据、家电等) | 2.7 | 9% |
办公自动化设备(打印机、复印机等) | 2.4 | 8% |
汽车(微电机) | 2.1 | 7% |
器具(电动玩具、工具等) | 1.8 | 6% |
其它 | 2.7 | 9% |
合计 | 30 | 100% |
资料来源:中企顾问网整理
而烧结钕铁硼磁体因磁性能强、尺寸公差较大,更多应用于对磁能积要求很高、但对精度要求不高、尺寸较大的电机领域,如大中型电动机、风力发电机、音圈马达、磁选机、高保真扬声器和核磁共振成像仪等。
