国内硅钢涂料技术概述

    硅钢片表面必需涂覆一层很薄（0.5～5μm）的绝缘涂层，以使得硅钢片具有较高的层间电阻率，使硅钢片层间功率损失降为最小，同时使硅钢片在储存、运输和使用过程中免受各种腐蚀介质的侵蚀，防止锈蚀。

    一般来说，硅钢片绝缘涂层必须具有如下的基本性能：具有较高的层间电阻率，满足绝缘性能的要求；具有良好的附着性、表面力学性能和加工性能，外观均一，表面硬度适中，在后加工过程中涂层不剥落、粉化，对加工模具磨损小；具有良好的耐热性能，经高温退火以及发蓝后仍具有较高的层间电阻率；有良好的耐化学药品性能和抗腐蚀性能；具有良好的焊接性能等。

    现在使用的主要为无机涂层和半无机涂层两类。其中无机物主要为磷酸盐、铬酸盐、硅酸盐等；有机树脂为丙烯酸树脂、醋酸乙烯树脂、改性醇酸树酯和环氧树脂等的均聚物或共聚物等。

    随着人们生活水平的提高和各国对环境问题的重视，必将对硅钢涂液提出更高的要求，除了满足硅钢片的基本性能要求外，还必须符合环保要求。

    目前国内一些厂家还存在认识上的误区，认为六价铬在涂覆到硅钢上以后会还原转化为三价铬，这样就符合环保的要求。

    其实这种观点值得商榷，虽然在硅钢片上六价铬符合要求，但是在涂液的生产和使用的过程中，六价铬会对人体造成严重伤害，废涂液中的六价铬也会造成环境污染，必须小心处理；同时大量的含铬硅钢的电子、电器垃圾在回收处理的过程中，三价铬也会转变为六价铬，造成人身和环境污染。

    这样就要求从源头抓起，不断减少并最终停止使用含铬涂液。

    在现在的水性涂液中，还或多或少地使用一些挥发性的有机溶剂，这些溶剂有些是无毒或低毒的，也有一些是有毒的。这也是今后改进的一个方向，尽量减少或不用挥发性的无毒或低毒的有机溶剂，不使用有毒的有机溶剂。

    总之，我国在水性环保硅钢片绝缘涂料的研究方面已经取得了很大的进步，一些产品也已经应用于工业化生产。但是与欧美等发达国家相比，这些涂料在许多性能上仍不能满足使用要求，这大大降低了其竞争力。

    所以，开发性能优异并且又安全环保的硅钢绝缘涂料将是今后研究人员的研究重点。
主要产品硅钢涂料性能指标

    T2（WZTC-1）涂料属于晶粒取向电工钢的磷酸盐型应力涂料， 由于应力涂层的热膨胀系数远远低于硅钢板的热膨胀系数，在拉伸平整退火冷却时，由于膨胀系数的差异，在钢板中产生一定的拉力，可细化磁畴，有效降低铁损，改善电磁性能。

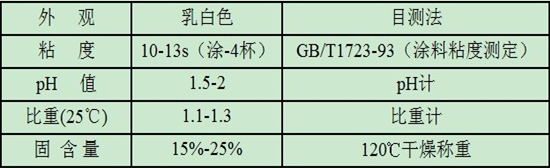

涂料性能指标：

     TM（WZTC-3）涂料是在T4基础上针对晶粒无取向电工钢新开发的一种半有机涂料。该产品主要成分为铬酸镁，存放时间较T4长，涂层更薄，色泽更均匀，附着性更好，焊接性能更佳。该涂层叠装系数高，加工性好，适用于制造电机、马达、压缩机等家电及工业电机用电工钢板的涂覆。

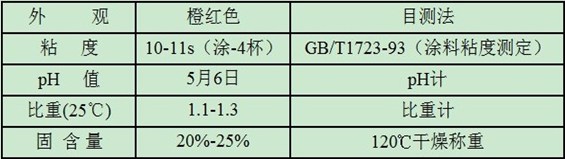

涂料性能指标：

    HT（WZTC-5）涂料是一种不含Cr 的环保涂料，相比普通的含Cr涂层具有光泽度更好，电阻高，涂液存放周期更长的特点。主要用于晶粒无取向电工钢的表面涂覆，冲片性能较好、叠装系数高，尤其适合中小型、微型电机、马达、压缩机等家电用电工钢的涂覆。

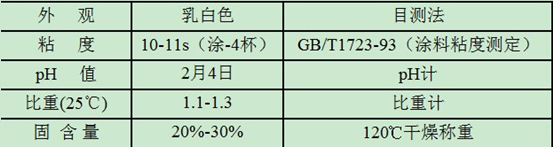

涂料性能指标：

    T4（WZTC-2）涂料是一种基于铬酸锌的半有机涂料，用于晶粒无取向电工钢的涂覆。由于该涂层涂膜薄、叠装系数高，加工性好，尤其适用于电机、马达、压缩机等家电所需电工钢板的涂覆。

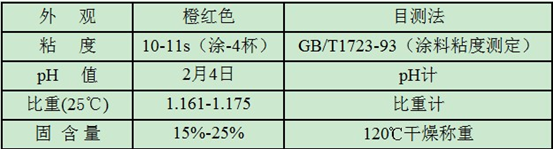

涂料性能指标：

    T5涂料是在T4基础上针对绝缘要求较高的晶粒无取向电工钢板，新开发的一种半有机涂料。该产品层间电阻更高，冲片性能更好，适合大型电机制造用电工钢板的涂覆和二次涂漆，也适用于工业电机、核电、风电及潮汐发电用电工钢板的涂覆。

涂料性能指标：
