2013年聚酯增塑剂的产品特点解析

    聚酯增塑剂作为增塑剂的一个重要系列产品，具有耐抽出、耐迁移、耐挥发性极佳，耐油、耐高温性能超群的特点，素有永久性增塑剂之称。聚酯增塑剂是任何一种增塑剂都无法代替的，因此可应用在特殊领域；

    1、聚酯增塑剂的挥发性

    增塑剂的挥发性与聚氯乙烯电缆料的长期使用温度密切相关。下图对比了聚酯增塑剂和单体增塑剂在100℃ 长期加热过程中的重量损失。

    D O P经历200 h 后, 重量损失即达2 5 %; 而聚酯增塑剂PPA 和PPL 在相同温度下经历1000 h后, 重量损失仅为3~5 %。

    从下图可以看出，磷酸三甲苯醋(T TP )的挥发性小于D OP。

增塑剂在100℃长期加热时的重量损失

资料来源：智妍数据研究中心整理

    下图是以聚酯增塑剂配制的聚氯乙烯电缆料, 在1 2 0 ℃ 长期热老化时重量损失随老化时期的变化, 并与单季戊四醇酯作了对比。可见聚酯增塑剂的耐热老化性能比单季戊四醇酯( 9 0 ℃ PV C塑料用增塑剂)优越。

聚酯增塑剂在120 ℃ 长期热老化时重量损失

资料来源：智妍数据研究中心整理

    下图为以聚酯增塑剂配制的聚氯乙烯电缆料, 在1 2 0 ℃ 热老化过程中伸长率保留值的变化。以单季戊四醇酯作增塑剂时, 聚氯乙烯电缆料历时3 3 天即变硬变脆, 伸长率降至零( 曲线1) ; 而以聚酯增塑剂配制的聚氯乙烯电缆料, 老化45 天后伸长率还保持原始值的5 0 % ( 曲线2) 。可见聚酯增塑剂的耐挥发性比T O TM 和双季戊四醇酯优越, 由它配制的聚氯乙烯电缆料可长期在1 0 5 ℃ 使用。

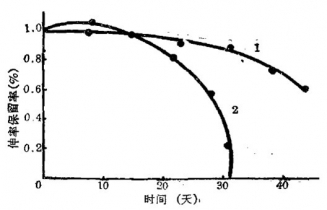

聚氯乙烯塑料1 2 0 ℃长期老化后伸长率保留率随时间的变化

资料来源：智妍数据研究中心整理

    2、聚酯增塑剂抗迁移性

    软聚氯乙烯塑料与其他材料直接接触时, 其中的增塑剂有迁移至其他材料的倾向,从而使与之接触的材料的性能下降。可根据D I N 5 3 4 0 5---81 测定增塑剂的迁移性。方法是将已知重量的软聚氯乙烯塑料圆片与有关材料的圆片交替叠合, 然后夹于两片玻璃板之间, 顶部置以5kgf妙负荷。将此组合件放于7 0 ℃ 烘箱中, 定期秤量软聚氯乙烯圆片的重量变化, 以重量损失的百分数表示增塑剂的迁移性。下表列举了试验结果。

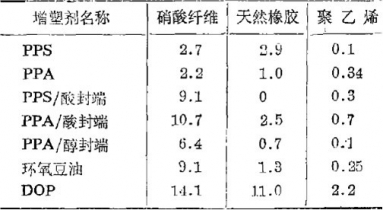

增塑剂的迁移性(单位: % )

资料来源：智妍数据研究中心整理

    从表可以看出, 聚酯增塑剂向硝酸纤维、天然橡胶和聚乙烯中的迁移性比单体增塑剂小得多。优良的耐迁移性, 对聚乙烯绝缘聚氯乙烯护套电缆是非常重要的。因为增塑剂向聚乙烯中迁移不仅降低聚乙烯的机械性能, 引起环境应力开裂, 而且还能恶化聚乙烯的电性, tgδ 和ε。上升。迁移性对电冰箱用电线亦十分重要, 从食品卫生角度以及对聚苯乙烯或A B S 壳体的污染考虑, 此种电线采用聚酯增塑剂都是恰当的。

    3、聚酯增塑剂的耐笨取性

    一些特种电线要求增塑剂具有良好的耐萃取性, 例如电机、电器的引出线需与电机绕组浸渍于油漆中, 大型变压器的联结电线浸渍于变压器油中, 潜水电机浸于水中, 溶剂等会对增塑剂萃取。单体增塑剂则不能满足这些要求。下表对比了聚酯增塑剂和单体增塑剂的耐萃取性。

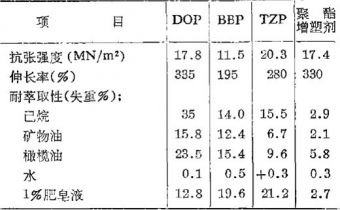

增塑剂(用量60phr) 的耐箤取性

资料来源：智妍数据研究中心整理

    从上表可见, 聚酯增塑剂具有优良的萃取性, 对己烷的萃取失重仅为2.9 %, 而D OP高达35 %; 对矿物油的萃取失重, 聚酯为2.1% , D OP 为1 5.8 % ; 对肥皂液来说, 聚酯为2.7 %, D OP 为1 2,8%。

聚氯乙烯塑料的比体积电阻随温度的变化

资料来源：智妍数据研究中心整理

聚氯乙烯塑料的介电常数随温度的变化

资料来源：智妍数据研究中心整理

聚氯乙烯塑料的介质损耗角正切随温度的变化

资料来源：智妍数据研究中心整理

    4、聚酯增塑剂的电性

    研究了含聚酯增塑剂(50phr 功聚氯乙烯电缆料在不同温度下的电性, 并与单季戊四醇酯(45phr)约配制的耐热90℃聚氯乙烯电缆料作了对比试验( 图聚氯乙烯塑料的比体积电阻随温度的变化至图聚氯乙烯塑料的介质损耗角正切随温度的变化)。配方与图聚酯增塑剂在1 2 0 ℃ 长期热老化时重量损失所示相同。从试验结果来看, 聚酯增塑剂的电性略逊于单体季戊四醇酯。
