2013年中国特高压交流输电技术特点及优劣分析

       特高压交流输电的整体结构和原理，可以认为是一般等级的交流线路的扩大与升级。特高压交流变电站通过电磁感应原理，将电压升高或者降低，所以交流特高压网络结构简单，线路可以多点落地，多端送电，有利于电网的互连。

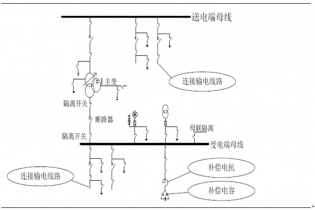

       特高压交流电网变电站接线图如下图所示。变电站受电端母线与特高压线路相连，送端母线与另外一条特高压线路相连。母线配有电抗器、电容器作为无功补偿。母线与主变之间的联络线上安装有断路器，断路器两侧各有一个隔离开关。

特高压交流变电站原理图

       优点：降低了电力输送成本和单位电能输送的设备建设成本。由于特高压交流线路可以多点落地，线路建成后，可以进行工程扩建，可以进行多条特高压线路之间的互连。有利于在电能合理分配，有利于大规模远距离的电力调度，有利于不同地域之间的电力支持。

       缺点：由于特高压交流线路将各个区域电网之间的联络大大加强，发生电网事故时，事故影响会沿着特高压线路更快速更直接的传播。同时，由于特高压输送的能量过高，导致受端区域对特高压输送的电能有很强的依赖性。当特高压线路出现事故退出运行时，事故区域没有足够的备用电源，发生大规模停电事故的概率增加。在国外没有1000kV特高压交流网络建设的先例，针对特高压交流线路的特点，需要根据已经建成的线路运行实际情况，增加控制保护系统，同时提高系统备用输电容量，同时不断增加电网坚强程度以应对可能发生的意外情况。

       根据国家电网发布的统计数据：目前，国内正施工建设的特高压线路有淮南-皖南-上海1000kV交流线路；全国已建成并投运的特高压交流线路有晋东南-南阳-荆门1000kV线及其扩建线路。

中国特高压建设及规划情况汇总

资料来源：中企顾问网整理

       目前国内已招标的特高压线路有晋东南-南阳-荆门1000kV特高压交流线，晋东南-荆门扩建，淮南-上海特高压交流线路。

已建成特高压交流项目投资情况统计（单位：亿元）

资料来源：中企顾问网整理
