2013年中国特高压直流输电特点及优劣分析

      特高压直流输电是通过直流方式，实现电能的远距离传输。基于直流送电的特点，特高压直流输电有以下优缺点：

       优点：特高压直流使用的两根输电线，线路造价低，能量损失小。同时，由于特高压直流都为两端系统，互联电网之间使用的是直流传送功率，不存在电网同步问题，系统可以通过换流阀直接控制功率传输，所以不存在电网稳定问题。同时，直流系统短路容量小，控制方便，调节迅速，没有电容充电电流和空载线路电压升高的问题。

       缺点：直流系统需要高电压大功率的换流阀，实现高压交流电和直流电之间的相互转化。现有的换流阀造价昂贵，大大提升了整个直流系统的制造成本。

       同时，直流系统存在谐波治理的问题，换流阀会在直流侧和交流侧都产生谐波，降低了电能质量，干扰电网正常运行，造成电能损失甚至触发事故。直流系统的极性固定，所以系统更容易产生污秽，降低系统的绝缘能力。由于没有高效地特高压直流断路器（ABB刚刚发明特高压直流断路器，还没有投入市场），现有的直流系统都是两端系统，只能作为长距离输电线路，无法实现系统三端或多端输电，系统互连等功能。

       特高压直流系统金额预计如下，其主要原理是将交流电通过换流变压器进行升压，然后通过换流阀进行整流，使高压交流变为高压直流电。经过平波电抗器和滤波电容的滤波后，高压直流通过长距离的输电线路进行传送。到落地端后，高压直流电通过换流阀逆变成交流电，在经过换流变压器降压，并入交流输电网。所以整条直流线路的建设，分为直流侧和交流侧。交流侧主要设备投资集中在联络变压器、并联电抗和交流GIS中。相比直流投资比较小，设备毛利率低。

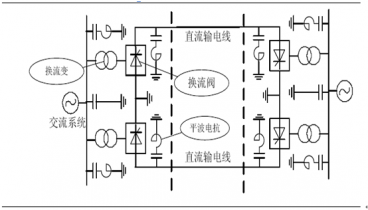

特高压直流变电站原理图
